Yüksek Akışlı Santrifüj Pompa Kılavuzu: Türler, Boyutlandırma ve Kimyasal Proses Görevi

Büyük bir tank çiftliği için bir transfer hattını boyutlandırdıysanız veya pompanın tek başına seçilmesi nedeniyle bir sirkülasyon döngüsünün mücadelesini izlediyseniz, "yüksek akışın" göreceli bir terim olduğunu zaten biliyorsunuzdur. Santrifüj pompa çalışmasında bu genellikle hacmin basınçtan daha önemli olduğu bir çalışma noktası anlamına gelir. Pompa, soğutma suyunu, kimyasal proses sıvısını, tuzlu suyu veya düşük viskoziteli bir ürünü geniş bir boru ağı boyunca hareket ettiriyor olabilir ve pervane ve mahfaza, bu hacmi verimli bir şekilde geçirecek şekilde düzenlenir. Jiangsu Feixiang Pump Manufacturing Co., Ltd.'de kimya tesisleri ve proses kullanıcılarıyla yaptığımız günlük çalışmalarımız bize en iyi yüksek akışlı santrifüj pompanın nadiren veri sayfasındaki en büyüğü olduğunu öğretti; sistem eğrisine, akışkana ve bakım gerçekliğine uygun olanıdır.

Santrifüj Pompa İçin “Yüksek Akış” Ne Demektir?

Akış hızı, pompanın birim zamanda sağladığı hacimdir; yük ise sıvının birim ağırlığı başına eklediği enerjidir. Yüksek akışlı bir santrifüj pompa, performans eğrisinin sağ tarafında yer alır: büyük hacimli, genellikle mütevazı basma yüksekliği. Bu pompalarda genellikle tek kademeli asılı pervane, geniş salyangoz ve cömert emme ve boşaltma geçitleri kullanılmasının nedeni budur. Akış düşüye göre arttıkça spesifik hız artar, düşü gereksinimi çok düşük ve hacim gereksinimi çok yüksek olduğunda tasarımlar karışık akışlı ve eksenel akışlı çarklara doğru hareket ettirilir.

Yüksek akışı yüksek basınçla karıştırmamak önemlidir. Bir pompanın çerçeve boyutu büyük olabilir ancak yine de yalnızca birkaç çubuk basma yüksekliği sağlayabilir. Tersine, çok kademeli bir pompa nispeten mütevazı bir akışla yüksek basınç üretebilir. Pratik soru, sistem eğrisinin pompa eğrisiyle nerede kesiştiği ve seçilen pompanın en iyi verimlilik noktasına yakın çalışıp çalışmadığıdır. Su, solventler ve birçok kimyasal madde akışı gibi düşük viskoziteli sıvılar için santrifüj pompalar, nispeten basit yapıyla yüksek hacimleri aktarabildikleri için doğal bir seçimdir.

Ortak Yüksek Akışlı Santrifüj Pompa Konfigürasyonları

Yüksek akış görevleri çeşitli pompa düzenlemeleriyle karşılanır ve doğru seçim, basma yüksekliğine, yerleşim planına, akışkana ve ünitenin ne sıklıkta çalışacağına bağlıdır. Yatay tek kademeli proses pompası, erişilebilir olması ve bakımı kolay olması nedeniyle genel transfer için genellikle ilk seçenektir. Dikey pompalar yerden tasarruf sağlar ve haznelerde veya sirkülasyon çukurlarında kısa bir emme yolu sağlar. Eksenel akışlı pompalar, düşük yükseklikteki çok büyük hacimler için pervane tarzı çarklar kullanarak yüksek akış fikrini daha da ileriye taşır. Çok kademeli üniteler, aynı akışın daha yüksek basınçta iletilmesi gerektiğinde devreye girer, ancak gövde daha uzun ve daha karmaşık hale gelir.

Kimyasal hizmette pompanın aynı zamanda malzemelere ve sızdırmazlığa da uyması gerekir. Standart bir kimyasal proses pompası, sıvıya uygun mekanik contalarla birlikte dökme demir, paslanmaz çelik veya diğer alaşımlardan yapılabilir. Asitler, alkaliler ve tuz çözeltileri için astarlı veya korozyona dayanıklı bir pompaya ihtiyaç duyulabilir. Buharlaşma ve kristalizasyon döngüleri gibi çok büyük sirkülasyon görevleri için, eksenel akışlı bir tasarım, yüksek akışlı bir santrifüj pompayı en iyi noktasından uzakta çalışmaya zorlamaktan daha verimli olabilir. Bizim eksenel akışlı pompa performansı tartışması bu değiş tokuşu daha ayrıntılı olarak ele alıyor.

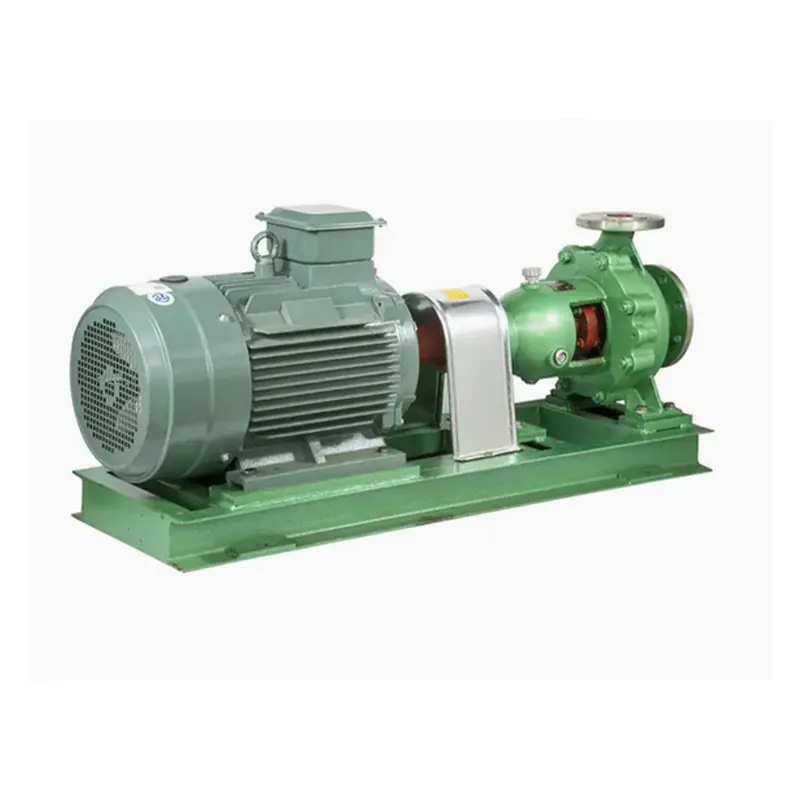

IH Tipi Yatay Kimyasal Santrifüj Pompa Katı madde içermeyen, aşındırıcı, suya benzer sıvılar için bu tek kademeli ISO2858 pompa, kimyasal proses görevleri için geniş bir akış ve basınç aralığı sunar. Ürünü Görüntüle →

Yüksek akışlı pompa stillerinin hızlı karşılaştırması

Yüksek Akışlı Santrifüj Pompaların Proses Tesislerinde Kullanılabileceği Yer

Yüksek akışlı santrifüj pompalar çoğu insanın beklediğinden daha fazla yerde karşımıza çıkıyor. Soğutma suyu ve servis suyunu idare eder, tanklar arasında ürün aktarır, yıkayıcıları besler, tuzlu su veya termal akışkanı sirküle eder ve reaktör ceket sistemlerini destekler. Kimya tesislerinde aynı pompa ailesi, ıslak malzemelerin ve contaların uyumlu olması koşuluyla seyreltik çözeltiler, solventler ve diğer düşük viskoziteli sıvılar için kullanılabilir. Akış katı veya gaz içerdiğinde resim değişir ve farklı bir tasarım veya değiştirilmiş bir kurulum gerekebilir.

Yararlı bir ayrım transfer ve dolaşım arasındadır. Bir transfer pompasının genellikle tanımlanmış bir başlatma ve durdurma döngüsü vardır ve kendinden emişli veya emmeli kaldırma kapasitesine ihtiyaç duyabilir. Bir sirkülasyon pompası uzun süre çalışır, bu nedenle en iyi verimlilik noktasına yakın verimlilik ve istikrarlı çalışma daha önemlidir. Buharlaşma ve kristalizasyon devreleri buna iyi bir örnektir: Pompanın büyük hacimdeki sıvıyı düşük bir basınçla taşıması gerekir ve yanlış seçim kavitasyona, titreşime veya gereksiz güç tüketimine neden olabilir. Bu, pompa serimizin hem proses santrifüjlerini hem de kimyasal eksenel akışlı pompalar yüksek hacimli dolaşım için.

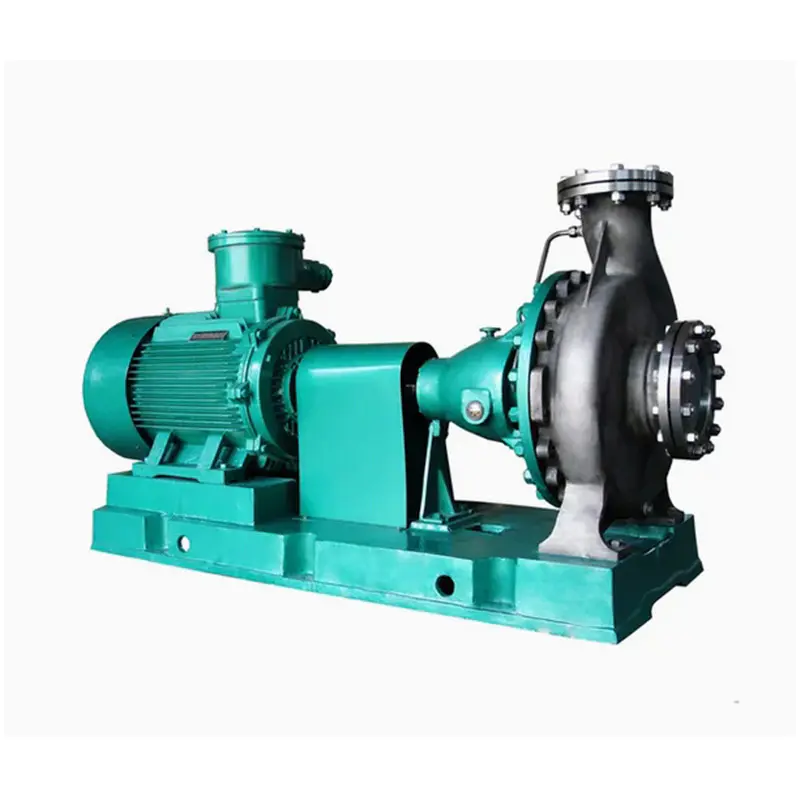

CZ Standart Kimyasal Proses Pompası Aşındırıcı veya yüksek sıcaklıktaki akışkanlar için, 1500 m³/saat'e kadar akışlı ve boru hattını açmadan bakım yapılabilen, arkadan açılan kimyasal proses pompası. Ürünü Görüntüle →

Boyutlandırma ve Seçim Kontrol Listesi

Güvenilir bir seçim çerçeve boyutuyla değil verilerle başlar. Eğrilere bakmadan önce normal ve maksimum akışı, gereken yüksekliği, akışkan özelliklerini ve çalışma sıcaklığını yazın. Daha sonra emme tarafını dikkatlice kontrol edin. Gerçek sorun yetersiz net pozitif emme yüksekliği, uzun bir emme hattı veya kötü yerleştirilmiş bir dirsek olduğunda, birçok yüksek akışlı pompa kavitasyondan sorumlu tutulur. Aşağıdaki kontroller pratik bir başlangıç ​​noktasıdır.

1. Görev noktası: Tasarım akışı ve yükünün yanı sıra gelecekteki kapasite marjını onaylayın. Pompayı eğrisinin en sağına itecek rastgele kenar boşlukları eklemekten kaçının.
2. Akışkan verileri: Viskoziteyi, yoğunluğu, katı içeriğini, çözünmüş gazı, aşındırıcılığı ve sıcaklığı kaydedin. Bunlar pompa tipini, malzemelerini ve conta düzenini belirler.
3. NPSH marjı: Mevcut NPSH'yi yalnızca tasarım noktasında değil, tüm akış aralığında gereken NPSH ile karşılaştırın.
4. Malzemeler ve contalar: Islanan parçaları sıvıyla eşleştirin ve sahada sürdürülebilecek bir conta yıkama planı seçin.
5. Sürücü ve kontrol: Motor boyutunu, başlatma yöntemini, değişken hızda çalışmayı ve hız değişiminin akış ve basma yüksekliği üzerindeki etkisini kontrol edin.
6. Düzen: Emme borularını kısa ve doğrudan tutun, yeterli suya batırma sağlayın ve bakım erişimi için yer bırakın.

Pompanın nasıl çalıştırılacağını sormak da yardımcı olur. Yıllarca tam hızda çalışan bir ünitenin öncelikleri, kısılan veya sık sık değiştirilen bir üniteden farklıdır. Sistemin geniş bir akış aralığına ihtiyacı varsa değişken hız kontrolü, daha büyük bir pervane triminden daha faydalı olabilir. Sıvının aşındırıcı olması durumunda astarlı veya paslanmaz yapı daha fazla ön maliyete sahip olabilir ancak arıza süresini azaltabilir. Amaç en yüksek akış sayısını bulmak değil; sağlıklı bir çalışma penceresi içinde kalan bir pompa bulmaktır.

Kurulum, Çalıştırma ve Bakım Notları

Yüksek akışlı santrifüj pompalar iyi kurulumu ödüllendirir. Taban plakası enjeksiyonu, şaft hizalaması ve boru desteği önemlidir çünkü büyük akış hacimleri fark edilebilir reaksiyon kuvvetleri üretebilir. Emme borularında havanın toplanabileceği yüksek noktalar olmamalıdır ve pompa, bu görev için özel olarak tasarlanmadığı sürece asla kuru çalıştırılmamalıdır. Devreye alma sırasında, gerçek çalışma noktasında dönüşü, conta sızıntısını, titreşimi ve motor akımını kontrol edin. Başlangıçta gürültülü veya titreşen bir pompa kavitasyon yapıyor, yanlış hizalanmış veya tasarım akışından uzakta çalışıyor olabilir.

Günlük çalışmada emme basıncını, tahliye basıncını, akış göstergesini ve yatak sıcaklığını izleyin. Kademeli bir akış kaybı, aşınmış bir pervaneye, kısmen tıkanmış bir emme süzgecine veya proseste bir değişikliğe işaret edebilir. Mekanik salmastra arızaları genellikle salmastranın kendisinden ziyade kuru çalışmaya, zayıf yıkama akışına veya yanlış hizalamaya dayanır. Kritik üniteler için yedek aşınma halkaları ve contaları saklayın ve devreye alma sırasında pompa eğrisini kaydedin, böylece gelecekteki performans değişiklikleri bilinen bir temele göre değerlendirilebilir. Yüksek sıcaklıktaki veya aşındırıcı görevler için, contanın durumuna ve titreşim eğilimine dayalı önleyici bakım programı genellikle sabit bir bakım aralığından daha faydalıdır.

Yüksek Hacimli Görevler için Dikey Eksenel Akış Pompası Yüksek hacimli, düşük başlıklı görevler için dikey eksenel akışlı pompa; yerden tasarruf sağlayan yönlendirme, sulama, taşkın kontrolü, atık su arıtma ve kısıtlı kurulumlara uygundur. Ürünü Görüntüle →

Yüksek Akış Hizmetinde Bir Pompa Üreticisiyle Çalışmak

Jiangsu Feixiang Pump Manufacturing Co., Ltd. 1980'lerden beri kimyasal pompalar üretmektedir ve ürün yelpazemiz kimyasal proses pompalarını, korozyona dayanıklı pompaları, yüksek sıcaklık pompalarını, eksenel akışlı pompaları, kendinden emişli pompaları ve ilgili ekipmanları kapsamaktadır. Bu genişlik, yüksek akış görevinin kimyasal uyumluluk veya yüksek sıcaklıkla örtüştüğü durumlarda faydalıdır çünkü konuşma "hangi pompanın en büyük olduğu"ndan "hangi hidrolik ve malzeme kombinasyonunun bu çizgiye uyduğu"na geçebilir. CZ, HJ, IH ve ZA proses pompası ailelerimiz bu haritanın farklı bölümlerine hizmet ederken, eksenel akışlı ve dikey sirkülasyon pompaları büyük hacimli, düşük başlıklı uygulamaları kapsar.

Yeni bir kurulum planlıyorsanız veya hiçbir zaman tam olarak uymayan bir pompayı değiştirecekseniz, bize akışı, yüksekliği, akışkan verilerini, sıcaklığı ve boru düzeninin basit bir taslağını gönderin. Görevi sizinle birlikte gözden geçirebilir ve pratik bir konfigürasyon önerebiliriz. Amaç, işini sessizce, verimli bir şekilde ve ekibinizin gerçekten halledebileceği bakımla yapan, yüksek akışlı bir santrifüj pompadır.
